Hallo! Als Lieferant von Ringleitungen (RMUs) werde ich oft nach den Erdungsanforderungen für diese wichtigen elektrischen Geräte gefragt. In diesem Blogbeitrag werde ich erläutern, was diese Anforderungen sind und warum sie so wichtig sind.
Lassen Sie uns zunächst verstehen, was eine Ringhaupteinheit ist. Eine RMU ist eine Art elektrische Schaltanlage, die in Mittelspannungs-Stromverteilungssystemen verwendet wird. Es dient zur Steuerung, zum Schutz und zur Isolierung elektrischer Schaltkreise. RMUs sind häufig in Umspannwerken, Gewerbegebäuden und Industrieanlagen zu finden.
Warum ist die Erdung für RMUs so wichtig? Nun, die Erdung dient mehreren wichtigen Zwecken. Einer der Hauptgründe ist die Sicherheit. Wenn ein elektrischer Fehler auftritt, beispielsweise ein Kurzschluss, stellt die Erdung einen Pfad mit niedrigem Widerstand bereit, über den der Fehlerstrom zur Erde zurückfließen kann. Dies trägt dazu bei, Stromschläge für das Personal zu verhindern und die Gefahr von Bränden und Schäden an der Ausrüstung zu verringern.
Eine weitere wichtige Funktion der Erdung besteht darin, die Spannung im Normalbetrieb zu stabilisieren. Es trägt dazu bei, das elektrische System im Gleichgewicht zu halten und verringert die Wahrscheinlichkeit von Spannungsschwankungen, die empfindliche, an das System angeschlossene Geräte beschädigen könnten.
Kommen wir nun zu den spezifischen Erdungsanforderungen für RMUs.
Elektrische Verbindung zur Erde
Die RMU muss elektrisch mit der Erde verbunden sein. Dies erfolgt typischerweise über ein Erdungselektrodensystem. Die Erdungselektrode kann ein in den Boden getriebener Metallstab, eine im Boden vergrabene Metallplatte oder eine Kombination davon sein. Damit Fehlerströme problemlos zur Erde fließen können, sollte die Elektrode einen geringen Widerstand haben.
Der Widerstand des Erdungselektrodensystems ist ein kritischer Parameter. Generell sollte der Erdungswiderstand möglichst gering sein. Für die meisten Anwendungen wird ein Erdungswiderstand von weniger als 10 Ohm empfohlen. In einigen Fällen, beispielsweise in Gebieten mit hohem Bodenwiderstand, kann jedoch ein geringerer Widerstand erforderlich sein.
Verklebung von Gehäusen
Alle Metallgehäuse der RMU, einschließlich der Schaltanlagenräume, Kabelkästen und Sammelschienengehäuse, müssen miteinander verbunden werden. Durch die Verklebung wird sichergestellt, dass alle Metallteile auf dem gleichen elektrischen Potenzial liegen. Dadurch wird der Aufbau statischer Elektrizität verhindert und das Risiko eines Stromschlags verringert, wenn eine Person mit dem Gehäuse in Kontakt kommt.
Die Potentialausgleichsleiter sollten ausreichend groß sein, um den Fehlerstrom zu führen. Die Größe des Potentialausgleichsleiters wird durch den maximalen Fehlerstrom bestimmt, dem die RMU voraussichtlich ausgesetzt sein wird. Aufgrund ihrer hohen Leitfähigkeit werden im Allgemeinen Kupferleiter zum Bonden verwendet.
Erdung elektrischer Komponenten
Innerhalb der RMU müssen alle elektrischen Komponenten wie Leistungsschalter, Schalter und Transformatoren geerdet sein. Dies geschieht in der Regel durch die Verbindung der Metallrahmen dieser Komponenten mit der Erdungsschiene. Die Erdungssammelschiene wird dann mit dem Erdungselektrodensystem verbunden.
Die Erdungsverbindungen für elektrische Komponenten sollten sicher und niederohmig sein. Lockere oder hochohmige Verbindungen können zu Überhitzung führen und das Risiko eines Stromausfalls erhöhen.
Erdung zum Blitzschutz
Zusätzlich zum normalen Fehlerschutz müssen RMUs möglicherweise auch vor Blitzeinschlägen geschützt werden. Blitze können Hochspannungsstöße im elektrischen System hervorrufen, die die RMU und andere angeschlossene Geräte beschädigen können.
Zum Schutz vor Blitzeinschlägen kann eine Blitzschutzanlage installiert werden. Dazu gehören typischerweise Blitzableiter oder Luftanschlüsse an der Oberseite des RMU-Gehäuses. Diese Stäbe sind über einen Ableiter mit dem Erdungselektrodensystem verbunden. Der Ableiter stellt einen Weg bereit, über den der Blitzstrom sicher zur Erde fließen kann.
Einhaltung von Standards
Wenn es um Erdungsanforderungen geht, ist es wichtig, die relevanten elektrischen Normen einzuhalten. In den Vereinigten Staaten enthält der National Electrical Code (NEC) Richtlinien für die Erdung elektrischer Geräte, einschließlich RMUs. In Europa werden die Normen der Internationalen Elektrotechnischen Kommission (IEC) weitgehend befolgt.
Diese Normen legen die Mindestanforderungen für Erdungselektrodensysteme, Verbindungen und Erdung elektrischer Komponenten fest. Durch die Einhaltung dieser Standards können Sie sicherstellen, dass Ihre RMU sicher und zuverlässig ist.
Unsere RMU-Produkte und Erdung

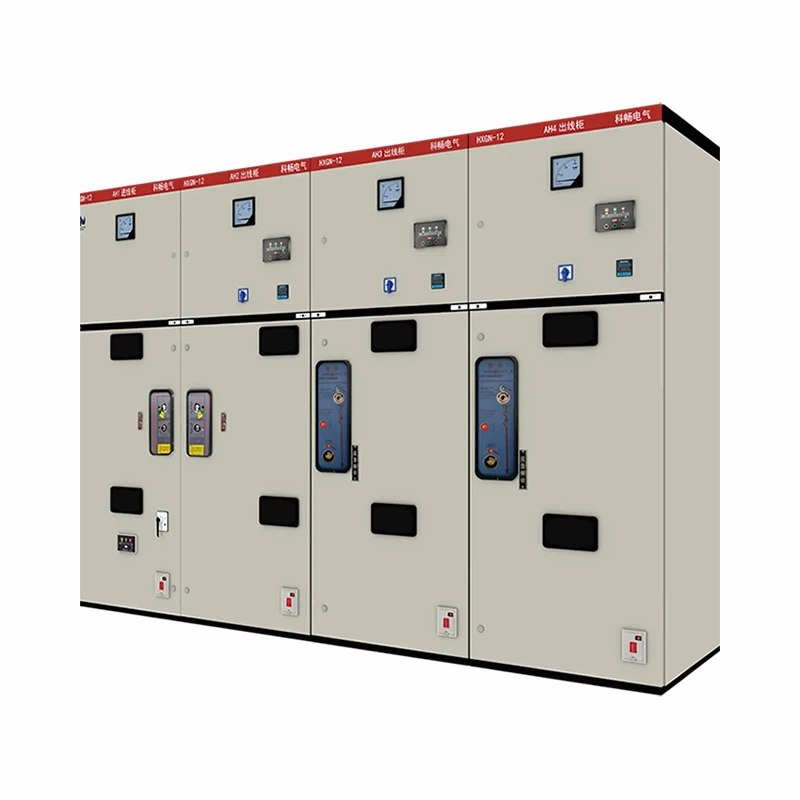

In unserem Unternehmen nehmen wir die Anforderungen an die Erdung sehr ernst. UnserAC-Metall-Schaltanlage mit geschlossenem Ringist so konzipiert und hergestellt, dass es den höchsten Erdungsstandards entspricht. Um ein niederohmiges Erdungssystem zu gewährleisten, verwenden wir hochwertige Erdungselektroden und Potentialausgleichsleiter.

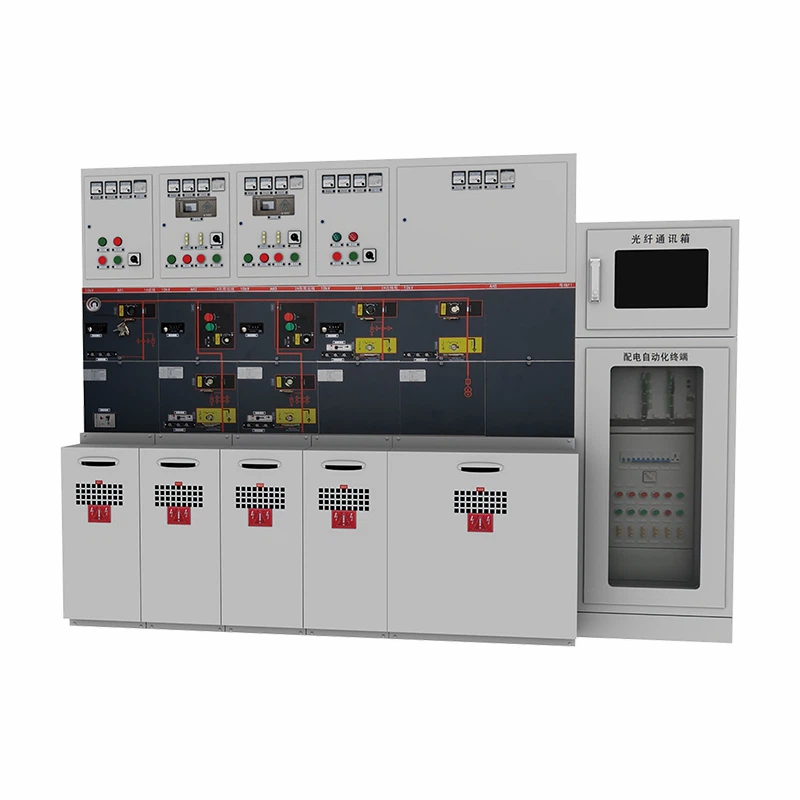

UnserPrimäre und sekundäre Integrationsproduktezeichnen sich außerdem durch ein hervorragendes Erdungsdesign aus. Dies trägt dazu bei, eine stabile und sichere elektrische Umgebung für Ihr Stromverteilungssystem bereitzustellen.
Und unserIntelligente gasisolierte Metall-Schaltanlage mit geschlossenem Ringist mit fortschrittlicher Erdungstechnologie zum Schutz vor elektrischen Störungen und Blitzeinschlägen ausgestattet.
Kontaktieren Sie uns für Kauf und Beratung
Wenn Sie auf der Suche nach einem hochwertigen Ringkabelgerät sind, das alle Erdungsanforderungen erfüllt, sind Sie hier genau richtig. Wir sind hier, um Ihnen die besten Produkte und Lösungen für Ihre Anforderungen an die Stromverteilung zu bieten. Ob Sie ein kleines Gewerbegebäude oder eine große Industrieanlage haben, wir haben die richtige RMU für Sie.
Wenn Sie Fragen zu unseren RMU-Produkten oder Erdungsanforderungen haben oder einen Kauf besprechen möchten, können Sie sich gerne an uns wenden. Wir helfen Ihnen gerne dabei, die perfekte RMU für Ihre Anwendung zu finden.
Referenzen
- National Electrical Code (NEC), National Fire Protection Association (NFPA)
- Normen der Internationalen Elektrotechnischen Kommission (IEC).
- Electrical Power Distribution Handbook von Dugan, McGranaghan und Beaty
